智慧水務解決方案

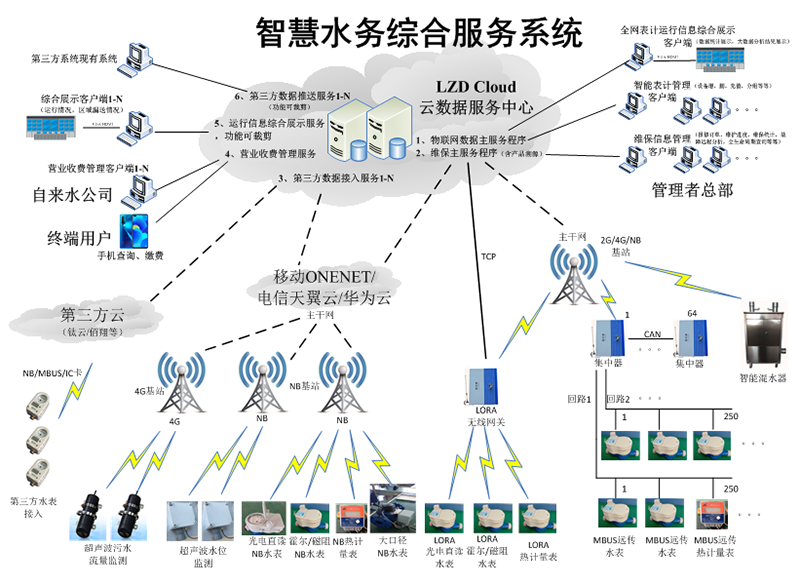

一、智慧水務綜合服務系統圖
二、系統圖解析
1.整個系統圖分三個層次，自下而上分別為終端層，設備承載層，數據服務層。
2.最底層為終端層，由各種型號的水表，熱量表，污水流量監測設備，水位監測設備等組成。負責采集原始信號，并進行用水，用熱，流量等信息計算和存儲。
3.中間層為設備承載層，主要由“集中器”、“采集器”、“無線網關”、“移動ONENET”、“電信天翼云”、“華為云”等組成。負責匯總收集終端層的數據信息，并上傳數據到數據服務層。此層面向的是大量的終端設備，相比較于終端直接連接數據服務層，能夠極大的提高數據服務能力，夠提顯著提高系統穩定性和健壯性。
4.最上層為數據服務層，主要由“數據中心”、“客戶端”，“后臺管理端”三大部分組成。
數據中心：由若干個服務程序組成，主要有物聯網數據主服務程序、維保主服務程序（含產品溯源）、第三方數據接入服務（1-N個）、營業收費管理服務、運行信息綜合大屏展示服務（大數據分析與可視化展示！！！此部分可依客戶隨意定制而不影響系統架構）、第三方數據推送服務（1-N個）。
客戶端：主要是面向用戶使用的。其表現形式為WEB網頁版水表管理（開戶、添加設備、歷史用水查詢、收費結算、統計分析等），手機端運行情況展示，用戶手機繳費，第三方數據推送（將水表數據，費用情況等定制化推送到第三方的功能）等等
后臺管理端：面向智慧水務綜合服務系統的管理者總部，所有者為系統服務的提供商。主要實現全網表計運行信息的綜合大屏展示，全網智能表計綜合管理（設備增，刪，充值，用戶分組，統計等），維保管理（報修訂單，維保進度，統計，故障遠程分析，產品溯源等）
三、優勢特點
特點1：多層級架構設計，能夠承載海量設備接入管理及監測。。
特點2：系統中設計了數據中心，全網設備的數據均通過設備承載層匯集于此。能實現大數據分析與可視化展示，且穩定性高，可擴展能力強。
特點3：增強型MBUS總線能力設計，單臺集中器最多可承載8個回路，每個回路200塊水表。
特點4：最新的NB-IOT窄帶物聯網、4G-Cat1技術的使用，實現所有表計的無線傳輸，安裝使用便利。
清華智慧水務系統方案：
1、方案材料清單：
|
名稱 |
型號 |
數量 |
圖片 |
備注 |
|
無線遠傳水表 |
LZD6101 |
按需 |
|
NB-IOT旋翼式冷水水表， |
|
無線遠傳水表 |
LZD6104 |
按需 |
|
NB-IOT旋翼式冷水水表， |
|
無線遠傳水表 |
LZD6201 |
按需 |
|
NB-IOT旋翼式冷水大口徑水表， |
|
無線遠傳水表 |
LZD6831 |
按需 |
|
采用最新的4G-Cat1技術的超聲波冷水水表， |
|
MBUS有線遠傳水表 |
LZD6122 |
按需 |
|
傳輸方式采用有線MBUS，電子部分采樣精度1L，Q3/Q1=100。 |
|
集中器 |
LZD6801 |
按需 |
|
采用2G/4G技術，連接物聯網平臺，具有1-8路MBUS接口， |
|
智慧水務軟件系統 |
LZD6905 |
1套 |
|
具備所有連接到系統的水表設備增、刪、改、查管理， |
|
微信小程序 |
1套 |
|
具備繳費功能、歷史累計流量查詢、 |
|
|
LED智慧水務系統展示大屏 |
1套 |
|
LED屏幕若干塊+拼接處理器1臺+品牌電腦1臺。 |
|
2、方案預期成果
實現園區所有遠傳水表的累計流量、歷史流量、電池電壓、信號強度、繳費余額等運行情況分類統計，通過LED智慧水務系統大屏展示。
實現水表基礎信息管理、設備管理、遠程抄表、用戶檔案管理、繳費賬單管理、權限設置等功能。
實現所有遠傳水表的手機端繳費、電腦端繳費，歷史流量信息、歷史繳費信息查詢等功能。
備注：完全自主開發的產品及軟件系統，如有個性需求，可按照貴校的需求，定制化開發。
